Серверы UCS

Идеальная архитектура для широкого круга рабочих нагрузок, включая виртуализацию и "bare-metal" приложения, объединяющая серверы Cisco, сетевые ресурсы и ресурсы ввода-вывода в одну систему с централизованным управлением

Серверы UCS
Компания Cisco Systems не нуждается в комментариях. Помимо сетевого оборудования производитель занимает лидирующие позиции на рынке серверного оборудования. Свое серверное решение – унифицированную вычислительную систему UCS (Unified Computing System), компания Cisco выпустила на рынок в далеком 2009 году. cisco

Cisco UCS предлагает ряд уникальных конкурентных преимуществ:

  • Простая архитектура: встроенная централизованная система управления, конвергенция и универсальные сетевые компоненты
  • Высокая производительность: всё лучшее от x86 архитектуры, оптимальная загрузка и использование ресурсов
  • Масштабируемость: лучшая масштабируемость среди решений для ЦОД, уникальный целостный дизайн решения

Система унифицированных вычислений Cisco Unified Computing System позволяет радикально упростить традиционную архитектуру и значительно сократить количество устройств, которые необходимо приобретать, соединять кабелями, обеспечивать электричеством и охлаждением, защищать и администрировать. Эта система обеспечивает комплексную оптимизацию виртуализированных сред, сохраняя при этом возможность поддержки традиционных операционных систем и стеков приложений в физических средах.

Виды серверов и устройств

Блейд-серверы UCS являются «рабочими лошадками» современных ЦОД. Аппаратная платформа позволяет легко справиться с масштабируемыми нагрузками.

Заказчикам доступно два варианта серверов: половинной ширины и полноразмерные, UCS B200 M5 и B480 M5 соответственно.

Сервера устанавливаются в общее шасси UCS 5108, высотой 6U. Это обеспечивает достойные показатели производительности и вычислительной плотности, которые требуются для поддержки многоуровневых и распределенных приложений.

Модель Блейд-сервер UCS B200 M5 Блейд-сервер UCS B480 M5
Процессоры до 2 Intel Xeon Scalable 2nd generation до 4 Intel Xeon Scalable 2nd generation
Память 24 DDR4 DIMM слота: 16, 32, 64 и 128 GB с частотой до 2933 MHz 48 DDR4 DIMM слотов: 16, 32, 64 и 128 GB с частотой до 2933 MHz
Intel Optane DC Persistent Memory 12 из 24 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz 24 из 48 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz
Сетевой адаптер mLOM Cisco UCS VIC 1440 (2 x 40-Gbps) Cisco UCS VIC 1440 (2 x 40-Gbps)
Storage-контроллер  Бездисковая конфигурация  Cisco FlexStorage 12-Gbps SAS RAID Controller  Cisco FlexStorage 12-Gbps SAS RAID Controller с 2GB cache  Cisco FlexStorage NVMe pass-through module
Мезонинные адаптеры Возможна установка:  Cisco UCS VIC 1480 (2 x 40-Gbps)  Cisco port expander  Cisco NVIDIA P6 GPU  Cisco blade PCIe/NVMe накопитель
Накопители 2 x ‘hot-plug’ 2.5” накопителя Фронтальный доступ:  HDD: 10,000 или 15,000 RPM, объемом до 1.8 TB  SSD: SATA или SAS, объемом до 7.6 TB  NVMe: до 7.7 TB Дополнительно внутрь можно установить:  2 внутренние SD кары (32, 64 или 128GB with boot-mirroring) или  2 x M.2 SATA (240 или 960 GB) через LSI software RAID 4 x ‘hot-plug’ 2.5” накопителя Фронтальный доступ:  HDD: 10,000 или 15,000 RPM, объемом до 1.8 TB  SSD: SATA или SAS, объемом до 7.6 TB  NVMe: до 7.7 TB Дополнительно внутрь можно установить:  2 внутренние SD кары (32, 64 или 128GB with boot-mirroring) или  2 x M.2 SATA (240 или 960 GB) через LSI software RAID
Управление Cisco UCS Manager 4.0

Стоечные серверы Cisco UCS закрывают широкий диапазон задач, позволяя установить до 4-х процессоров Intel Xeon последнего поколения и до 18 ТБ оперативной памяти (24x256GB DDR4 DIMM).

Сервера, кроме стандартного управления через выделенный интерфейс Cisco Integrated Management Controller (CIMC, аналог iLO и iDRAC), могут быть интегрированы в единую архитектуру Cisco Unified Computing System путем подключения в Fabric Interconnect.

Модель Cisco UCS C220 M5 Cisco UCS C240 M5 Cisco UCS C480 M5
Высота 1U 2U 4U
Процессоры до 2 Intel Xeon Scalable 2nd generation до 4 Intel Xeon Scalable 2nd generation
Память 24 DDR4 DIMM слота: 16, 32, 64 и 128 GB с частотой до 2933 MHz 48 DDR4 DIMM слотов: 16, 32, 64 и 128 GB с частотой до 2933 MHz
Intel Optane DC Persistent Memory 12 из 24 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz 24 из 48 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz
Встроенный сетевой адаптер Intel x550, 2x 10Gbase-T Ethernet (с поддержкой wake-on-LAN, WoL)
Выделенный порт управления Да, CIMC
Сетевой адаптер mLOM Intel i350, 4x 1Gb Base-T Cisco UCS VIC 1457, 4x 10/25Gb SFP+ Cisco UCS VIC 1497, 2x 40/100Gb QSFP нет
Storage-контроллер Бездисковая конфигурация Cisco 12-Gbps SAS RAID Controller с 2GB cache Cisco 12-Gbps SAS HBA Controller Cisco 12-Gbps SAS HBA Controller для подключения JBOD
Разъемы PCIe Два слота PCIe Gen3:  half-height, x16  full-height, x16 До 6 слотов PCIe Gen3, плюс 2x 2.5” ‘hot-plug’ накопителя. Поддержка GPU-карт (до 6x NVIDIA T4) До 12 слотов full-height full-length PCIe Gen3. Поддержка GPU-карт (до 6x NVIDIA V100)
Блоки питания 2 2 4
Управление Cisco Integrated Management Controller (CIMC) или Cisco UCS Manager 4.0
Накопители 10x 2.5” или 4x 3.5” ‘hot-plug’ накопителя до 24x 2.5” или 12x 3.5” ‘hot-plug’ накопителя до 24x 2.5” ‘hot-plug’ накопителя
Фронтальный доступ: HDD: 10,000 или 15,000 RPM, объемом до 2.4 TB SSD: SATA или SAS, объемом до 7.6 TB NVMe: до 7.7 TB Дополнительно внутрь можно установить: 2 внутренние SD кары (32, 64 или 128GB with boot-mirroring) 2 x M.2 SATA (240 или 960 GB) через LSI software RAID

Конвергентные коммутаторы Fabric Interconnect сочетают в себе функции как коммутации всего LAN и SAN трафика, так и функции управления инфраструктурой UCS.

Управление инфраструктурой UCS

  • Одна точка коммутации между физическими серверами вне зависимости от их физического размещения в шасси
  • Универсальный транспорт для всех подключений серверов: LAN и SAN подсети в необходимом количестве, management трафик
  • Гибкое динамическое разделение полосы пропускания между разными типами трафика
  • Простой cabling, отсутствие необходимости в физической перекоммутации кабелей
  • Полное дублирование системы управления Cisco UCS Manager, не требующее развертывания отдельных серверов управления
Наименование Доступные интерфейсы Характеристики
UCS-FI-6332-U 32×40 Gb ports Ethernet & FCoE
UCS-FI-6332-16UP-U 24×40 Gb + 16xUP (unified ports) Ethernet, FCoE, and FC

Для построения максимально ресурсоемких и высокоплотных инфраструктур в центрах обработки данных Cisco представила Fabric Interconnect 6454, позволяя внедрять технологии 100Gb Ethernet, 25Gb FCoE и 32Gb FC.

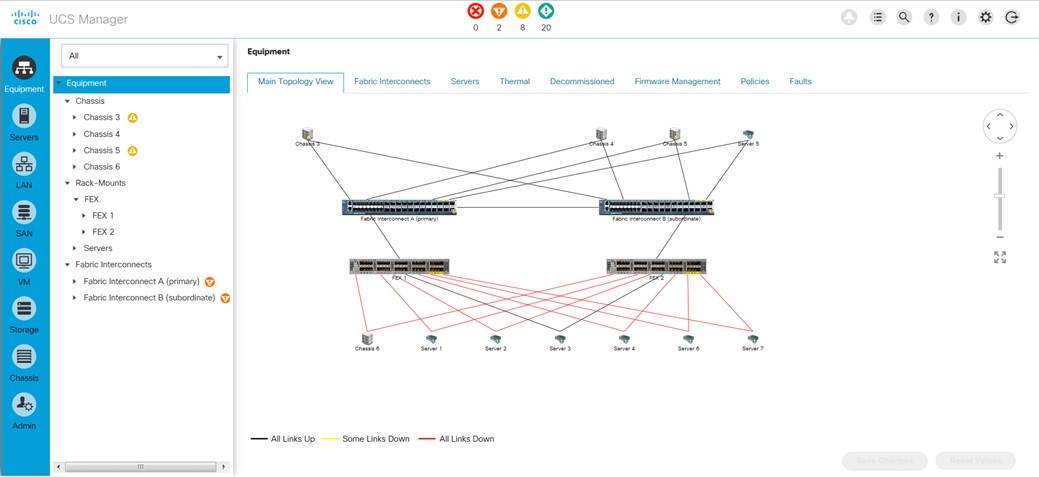

Интерфейс Cisco UCS Manager 4.0.

Fabric-Interconnect-6454 Cisco-UCS-Manager-4.0.

Единый web-интерфейс управления Cisco UCS Manager поставляется «из коробки», не требует приобретения дополнительных лицензий и позволяет:

  • Гибко настраивать виртуальные адаптеры LAN и SAN сетей, назначать MAC и WWN адреса;
  • Назначать профили серверов, включающие в себя:
  • UUID, MAC, WWN
  • Тип и количество виртуальных адаптеров ввода-вывода
  • Настройки BIOS, RAID, порядок загрузки
  • Прошивки на всех компонентах
  • Настройки адаптеров ввода-вывода – NIC и HBA
  • Политики управления энергопотреблением
  • Адрес контроллера удаленного управления
  • VLAN, параметры QoS и т.д. для портов LAN
  • VSAN для коммутаторов FC
  • Получать доступ к консоли сервера
